pavelm-ks Опубликовано: 5 октября 2012 Жалоба Опубликовано: 5 октября 2012 Появилась проблема с генератором Г222 - не выдает требуемое напряжение.Не буду вдаваться в опдробности, но проверенено и поменяно достачно многое: ремень, аккум, щетки, регулятор, диоды, масса... А вопросы в следующем :1.При проверке гены я выявил, что нулевой вывод статора (к которому подключается реле лампочки заряда) звонится на массу. Так и должно быть или это пробой обмотки статора ?2.На управляющем проводе, что идет к выводу "Б" регулятора при работе без нагрузки напряжение 11,85В при этом на аккуме 12.4В(сказывается старость контактов). Может это так влиять на работу гены?Спасибо!
111 Опубликовано: 5 октября 2012 Жалоба Опубликовано: 5 октября 2012 (изменено) 1.При проверке гены я выявил, что нулевой вывод статора (к которому подключается реле лампочки заряда) звонится на массу. Так и должно быть или это пробой обмотки статора ?Проверка достоверна в том случае если все концы обмотки отсоединены от схемы... В этом случае на массу соединения не должно быть. Изменено 5 октября 2012 пользователем 111
pavelm-ks Опубликовано: 5 октября 2012 Автор Жалоба Опубликовано: 5 октября 2012 (изменено) Проверка достоверна в том случае если все концы обмотки отсоединены от схемы... В этом случае на массу соединения не должно быть.Это понятно. Но как всегда всему причиной лень :). Поэтому и хочется узнать не снимая и разбирая гену. ИМХО судя по схеме звониться не должно ина че бы лампочка сразу тухла при включении зажигания не зависимо от того работает генератор или нет.Но хочется узнать мнение знающих.P/s прозванивал, понятное дело, с отключенным реле лампочки. Изменено 5 октября 2012 пользователем pavelm-ks

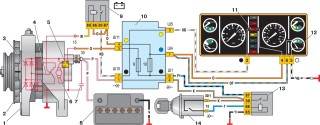

Женя Г Опубликовано: 5 октября 2012 Жалоба Опубликовано: 5 октября 2012 В связи с вопросами,Появилась проблема с генератором Г222 - не выдает требуемое напряжение. 1.При проверке гены я выявил, что нулевой вывод статора (к которому подключается реле лампочки заряда) звонится на массу. Так и должно быть или это пробой обмотки статора ?2.На управляющем проводе, что идет к выводу "Б" регулятора при работе без нагрузки напряжение 11,85В при этом на аккуме 12.4В(сказывается старость контактов). Может это так влиять на работу гены?и уточнениемПроверка достоверна в том случае, если все концы обмотки отсоединены от схемы... В этом случае на массу соединения не должно быть.возник вопрос к автору.Вы схему какого генератора рассматриваете,когда говорите: "...нулевой вывод статора (к которому подключается реле лампочки заряда)"? ЭтуСхема соединений генератора Г-221 1 – аккумуляторная батарея; 2 – генератор; 3 – регулятор напряжения; 4 – выключатель зажигания; 5 – блок предохранителей; 6 – лампа сигнализатора заряда аккумуляторной батареи (в комбинации приборов); 7 – реле сигнализатора или эту? Рис. 8–6. Схема соединений системы генератора Г-222: 1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания По существу же вопроса: "...я выявил, что нулевой вывод статора звонится на массу. Так и должно быть или это пробой обмотки статора ?" Трехфазная обмотка статора представляет собой шесть последовательно соединенных катушек.Одни выводы фазных обмоток соединены в "звезду", а другие соединены с парами диодов выпрямительного блока. Три диода подключены к контактному болту вывода "30",другие три диода соединены с задней крышкой генератора - "массой".Таким образом,прозвания на массу через "нулевую" точку, или выводы фазных обмоток соединеных в "звезду" Вы всегда будете получать "короткое замыкание".Для того,чтобы прозвонить обмотки статора необходимо его выводв отключить от диодов.Регулятор напряжения,схема которого собрана на электромеханическом реле и показана на рисунке Схемы соединений генератора Г-221 у генератора Г-222 собран на полупроводниковой микросхеме (интегралка) и управляется напряжениями как аккумулятора,так и генератора.И основное его предназначение - это управление током возбуждения ротора в зависимости от его частоты вращения и нагрузки на статор.Поэтому Ваши наблюдения о том,что "на управляющем проводе, что идет к выводу "Б" регулятора при работе без нагрузки напряжение 11,85 В при этом на аккуме 12.4В(сказывается старость контактов)",ни о чем не говорят.И ни как не "Может это так влиять на работу гены?"Все.
111 Опубликовано: 5 октября 2012 Жалоба Опубликовано: 5 октября 2012 Поэтому и хочется узнать не снимая и разбирая гену. ИМХО судя по схеме звониться не должно "Звонится" будет через диодный мост, поэтому надо разбирать генератор. Иначе не проверить...
