Освещение салона

[yarikoos]

Всем доброго времени суток.

появилась такая идея чтобы перенести переключатель освещения "вкл" "выкл" "двери" на приборную панель а плафон оставить только для лапочки.

где выловите эти провода ? кто разбирал кто что подскажет ?

[DobryaK]

так понимаю, речь про центральный плафон освещения? если так, то там схема включения до боли простая: когда нажимаем на плафон, он меняет своё положение и ребром прижимает один контакт к другому (на сколько помню). провода проходят под обшивкой крыши. к крыше у меня проходят по левой стойке. проблем с их переносом быть не должно.

[yarikoos]

вот именно это переключение я хочу вынести на центральную панель

[AnDmitrAl]

вот именно это переключение я хочу вынести на центральную панель

эти провода идут под накладкой левой стойки лобового стекла...

там из три. один постоянный плюс и два минуса (один постоянный другой от концевиков, если есть БСК значит от туда)



Я предвтавляю это так. нужен трех позиционный переключатель например от включения печки 2106.

Про цвета проводов не скажу, посмотришь сам в плафоне. постоянный плюс оставляешь, а оставшиеся два перерезаешь. и этот разрез вставляешь выключатель...оставив не использованным провод с постоянным минусом в отрезке от выключателя до плафона)...



но можно сделать еще проше...поствить выключатель между проводом идушим от БСК к плафону замыкая его на массу, или провод концевика двери замкнуть на массу через выключатель

[yarikoos]

спасибо за совет

на выходных пойду в гараж буду смотреть

[yarikoos]

и таки плафон я раскрутил сегодня обнаружил там "черный" "бело черный" "бело красный". Не долго посидев над схемой электропитания понял "черный" "-" "бело красный" "+" "бело черный" "+ дверей" (завтра проверю тестером)

решил как то делать так (прошу не ругать за схему)



теперь вопрос где искать провода в жгуте вернее в каком ?

(если можно фото)

[AnDmitrAl]

теперь вопрос где искать провода в жгуте вернее в каком ?

(если можно фото)

так будет точнее:



ЖГут идет по левой стойке лобового стекла....

там идут провода от штурманского плафона, датчика температуры, и плафона освещения)

отдираешь накладку стойки, она крепится клипсами как общивка двери) и там жгут проводов по нему найдешь разьем, который находится под торпедой в левом углу в районе монтажного блока

Изменено 22 апреля 2010 пользователем andmitral

[yarikoos]

andmitral и таки ты был прав там 1+ и 2- сейчас иду пробовать, буду искать провода стойку уже разобрал .

[yarikoos]

и так готово

+ поставил освещение для ног передних пассажиров



на все было потрачено 2 метра провода, кнопка, лента светодиодная, и около 3 часов времени.

[yarikoos]

выловил жгут под торпедой

на лампу пустил 2 провода (черный убрал)

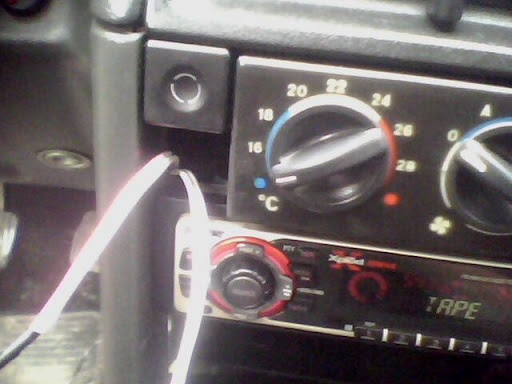

протянул 3 провода по заводским хомутам в в центральную консоль

нашел круглую кнопку на 3 режима, просвергил в заглушке отверстие и подогнал напильником, вставил кнопку.

также подключил к этому всему делу 2 светодиодные ленты по 15 светодиодов (собственно и для чего делалась вся махинация)

[yarikoos]

кстати забыл сказать

подключал я по этим проводам

[AnDmitrAl]

Нормально получилось)))

только надо было светодиодные ленты под панель спрятать, чтобы только свет от них был виден....

я вот так сделал

[фартовый]

Нормально получилось)))

только надо было светодиодные ленты под панель спрятать, чтобы только свет от них был виден....

я вот так сделал

В принципе все понятно. А ты тож так запитовал, разве нет способа по проще подсветку замутить?

ну чтоб стойку не разбирать, а где нибудь рядом найти?

[AnDmitrAl]

В принципе все понятно. А ты тож так запитовал, разве нет способа по проще подсветку замутить?

ну чтоб стойку не разбирать, а где нибудь рядом найти?

а я стойку и не разбирал.....я плюс взял от колодки часов,постоянно +12(у меня БК стоит, а колодка часов свободна)

а минус от БСК....(минус появляется при открытии дверей)
